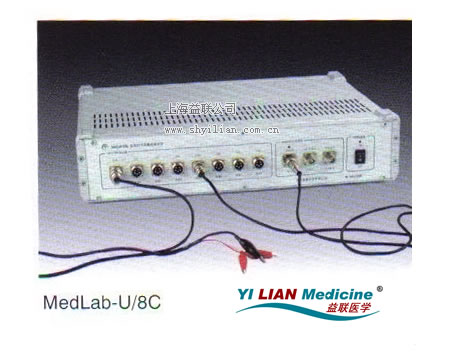

| MedLab_U生物信號采集處理系統簡介
MedLab-U是美易公司參考PowerLab、BioLab等國外儀器，在MedLab_E的基礎上新開發的生物信號采集處理系統，是國內首臺采用全速USB接口技術、全外置硬件、擁有自主知識產權的生物信號采集設備。本系統參照中華人民共和國計量JJG1048-95標準設計生產，是一種多單片機控制、專為生命學科設計的生物信號記錄和數據處理系統，取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器，可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗，MedLab-U 還配有科研專項模塊。是目前國內用USB接口、并能在Windows 2000/XP下運行的生物信號采集處理系統，產品國際先進，其優越的性能價格比和“真、容、易”等方面的特點，在34屆國際生理學大會上展出時獲得好評，產品開始銷往國外市場。。
一、特點
¶ 低噪聲、低漂移高性能放大器，抗干擾能力強，線性度好，測量精度高
¶ 采用12M全速USB接口，即插即用。可高速、連續的采集數據
¶ 四通道12位A/D同步采樣，分析結果準確
¶ 總線結構，通用插槽，可靈活組合為4-8通道放大器，1-2路刺激器
¶ 采集卡驅動程序支持Windows 98/ME/2000/NT
¶ 驅動程序中增加了實時數字信號處理
¶ 虛擬通道設計，通道原始數據、微分、積分、頻率、平均圖形實時同步顯示
¶ 多線程機制運行，即使在高速連續采樣時，也可調節各種參數、運行其它軟件
¶ 新增實驗配置向?qū)В奖銓嶒炁渲?SPAN lang=EN-US>
¶ 資源開放，用戶可方便地自行定制各項實驗
¶ 結果處理用戶可自行定制，個性化設計
¶ 用戶可定制實驗記錄過程，實驗記錄更輕松
¶ 優化了數據處理模塊，數據處理速度更快，實時處理也不遲后
¶ 智能數據處理模塊設計，結果處理更方便
¶ 優化了打印模塊，網絡打印更流暢
¶ 支持網絡化實驗，NetMeeting 用戶可在網絡中控制實驗過程
二、放大器技術指標
|
參數 |
技術指標 |
|
通道數 |
總線結構，可靈活組合為4-8通道放大器，1-2路刺激器 |
|
輸入方式 |
雙端平衡差動輸入 |
|
輸入阻抗 |
10MΩ+10MΩ |
|
增益換檔 |
10、20、50、100、200、500、1000、2000、5000和10000 共十檔程控切換 |
|
增益準確度 |
0.5%(F.S)(預熱1小時后測量) |
|
增益穩定度 |
0.05%/h(預熱1小時后測量) |
|
線性度 |
滿度的0.1% |
|
失真度 |
小于1% |
|
頻帶寬度 |
DC-30KHz(+0.5dB — -3dB) |
|
噪聲 |
小于3μVRMS(輸入短路，在大增益30K帶寬時折算至輸入端)
小于2μVRMS(輸入短路，在大增益10K帶寬時折算至輸入端) |
|
共模抑制 |
大于100dB |
|
時間漂移 |
小于3μV/小時(輸入短路，預熱1小時后，在大增益時折算至輸入端) |
|
溫度漂移 |
小于3μV/小時(輸入短路，預熱1小時后，在大增益時折算至輸入端) |
|
上限頻率 |
10、30、100、300、1K、3K、10K和30K(Hz)八檔程控可調 |
|
濾波器特性 |
當f<0.5fc時，頻帶波動小于0.1d;阻帶衰減-18dB/oct |
|
時間常數 |
2s、0.2s、20ms、2ms |
|
標定信號 |
1mv |
|
移位方式 |
16位D/A程控,大補償電平±5V |
|
傳感器橋壓 |
6V，電壓精度 0.1%，大輸出電流100mA |
|
外型 |
德國Rettal公司產標準儀器機箱 |
|
重量 |
約8Kg |
三、數據采集技術指標
|
參數 |
技術指標 |
|
A/D轉換方式 |
MedLab_U/4c四通道型同步采樣，MedLab_U/8c八通道型輪流采樣 |
|
A/D轉換精度 |
12位,誤差小于±1/2LSB |
|
采樣速度 |
1.6us,整機大通過速率 800K字節/秒 |
|
數據傳輸 |
全速USB接口 |
四、刺激器技術指標
|
參數 |
技術指標 |
|
幅度 |
全0-50V電壓方波,程控調節步長0.01V |
|
輸出電流 |
25mA |
|
波寬 |
0.1-50ms,程控調節步長0.1ms |
|
延時 |
1-50ms,程控調節步長1ms |
|
工作方式 |
單刺激、串刺激、主周期刺激、自動間隔調節刺激、自動幅度調節刺激、自動波寬調節刺激、自動頻率調節刺激 7種 |
|
刺激脈沖數 |
1-250個程控可調 |
五、軟件
|
參數 |
指標 |
|
軟件運行平臺 |
Windows 2000/XP/ME/98，標準Windows界面 |
|
驅動程序 |
具有專用MedLab_USB設備驅動程序 |
|
數據共享性 |
與Excel共享數據 | |
