一、特點用途

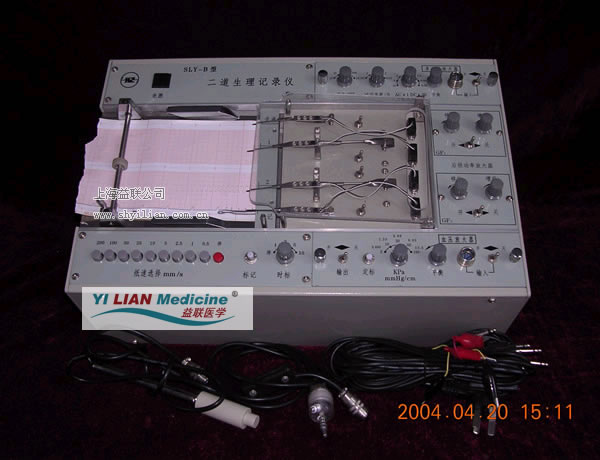

SLY－B二道生理記錄儀，主要適用于高中等院校生理、病理、藥理等課程的教學及做動物的生理實驗，亦可用于科研和臨床，配合適當?shù)膫髌骱碗姌O可測量、記錄血壓、心電、肌電、呼吸、胃腸平滑、骨胳肌、心肌收縮等多項生理指標。儀器結構采用插件式，更換插件和傳感器及電極還可以測量其它相應的生理指標。
二、技術指標
1、后級功率放大器
后級功率放大器是將前級放大器輸入的信號進行功率放大，以驅動描記筆電機進行描記，也可對外輸入信號進行描記。二、三、四道生理記錄儀后級功率放大器的功能，技術指標均相同。
2、后級功率放大器技術指標
輸入靈敏度--------10mm/0.5v增益連續可調
輸入阻抗----------≥50kΩ
頻率響應----------0-100Hz（-3db）
高輸入電平------＜2.5v
表筆偏轉幅度------±20mm 線性誤差4％
溫度漂移----------0-40℃ 描記筆位移≤1mm/10℃
記錄方式----------墨水筆、熱筆寫式
●血壓放大器
用于放大緩慢變化的壓力信號，配接相應的壓力傳感器，可做各種壓力實驗，如測量動脈壓、靜脈壓、呼吸膽道壓力等
輸入方式----------雙端輸入 單端輸入
輸入阻抗----------1MΩ-0-1MΩ
靈敏度------------0.665、1.33、2.66、6.65、13.3KPacm
共模擬制比--------≥1000:1
頻率響應----------0-200Hz
溫度漂移----------0-40℃范圍內＜100uv/℃
●多功能放大器
配合不同的傳感器和電極可測量、心電、肌電、呼吸、心肌收縮、胃腸、肌肉收縮等多種生理參數。
輸入方式----------雙端輸入 單端輸入
濾 波------------10、30、100、300、1kΩ
靈敏度------------10.5、2.1、0.5、0.2、0.05、0.02、mv、cm、DC×20
時間常數----------3、1、0.2、0.02/s
共模抑制比--------≥2000:1
